一、輸入?yún)?shù)
1.輸入電壓: AC 220V±20%
二、輸出參數
1.輸出電壓:DC24V±0.2V
2.額定電流:6.25A
3.紋波電壓:≤200mV
4.電壓調整率:±1%
5.負載調整率:±1%
6.效率:≥87%
7.輸出功率:150W
三、保護功能
1.短路保護
2.過流保護OCP
3.過壓保護
4.輸出反接保護
四、安規要求
1.高壓測試: 機殼與電源插座之間耐壓,交流電壓1500V一分鐘不擊穿
2.絕緣電阻:200MΩ
五、EMC電磁兼容
滿足GJB151B-2001的相關規定(CE102\RE102\CS101\CS114\RS103)

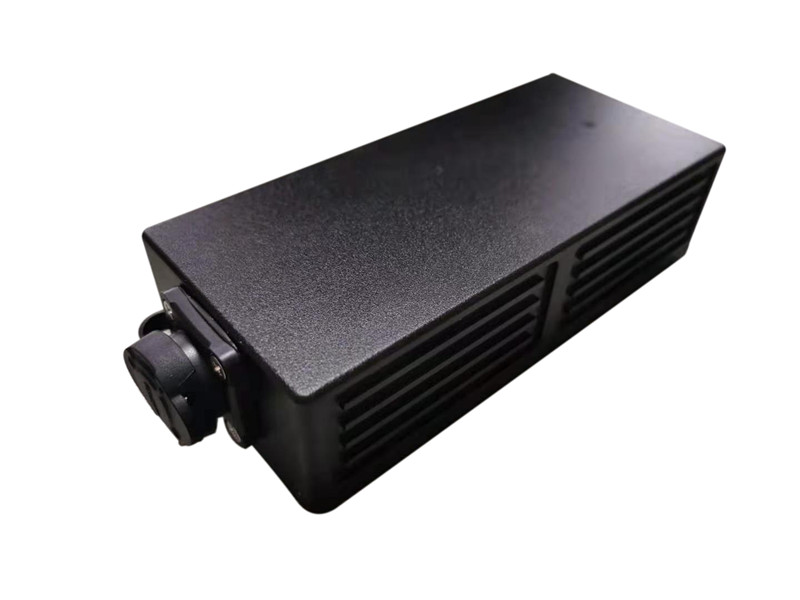

六、機械特性
1.外形尺寸:180mm×90mm×43mm
2.外殼:黑色
3.重量:≤1.0Kg
七、使用及貯存環境
1.工業級環境溫度: -20℃~ +55℃
2.軍用級環境溫度:-40℃~ +70℃(型號尾加J)
3航天級環境溫度:-55℃~ +85℃ (型號尾加H)
4.貯存溫度: -55℃~ +105℃
八、可靠性試驗
1.振動試驗:符合相應嚴酷等級的要求
2.沖擊試驗:符合相應嚴酷等級的要求
3.鹽霧試驗 :具有防鹽霧腐蝕功能
4.防雨試驗:具有防雨功能
5. 平均無故障時間 MTBF ≥ 50000H
九.附件配備
1.輸入(屏蔽)電源線:一根
2.輸出(屏蔽)電源線、插頭: 一根
