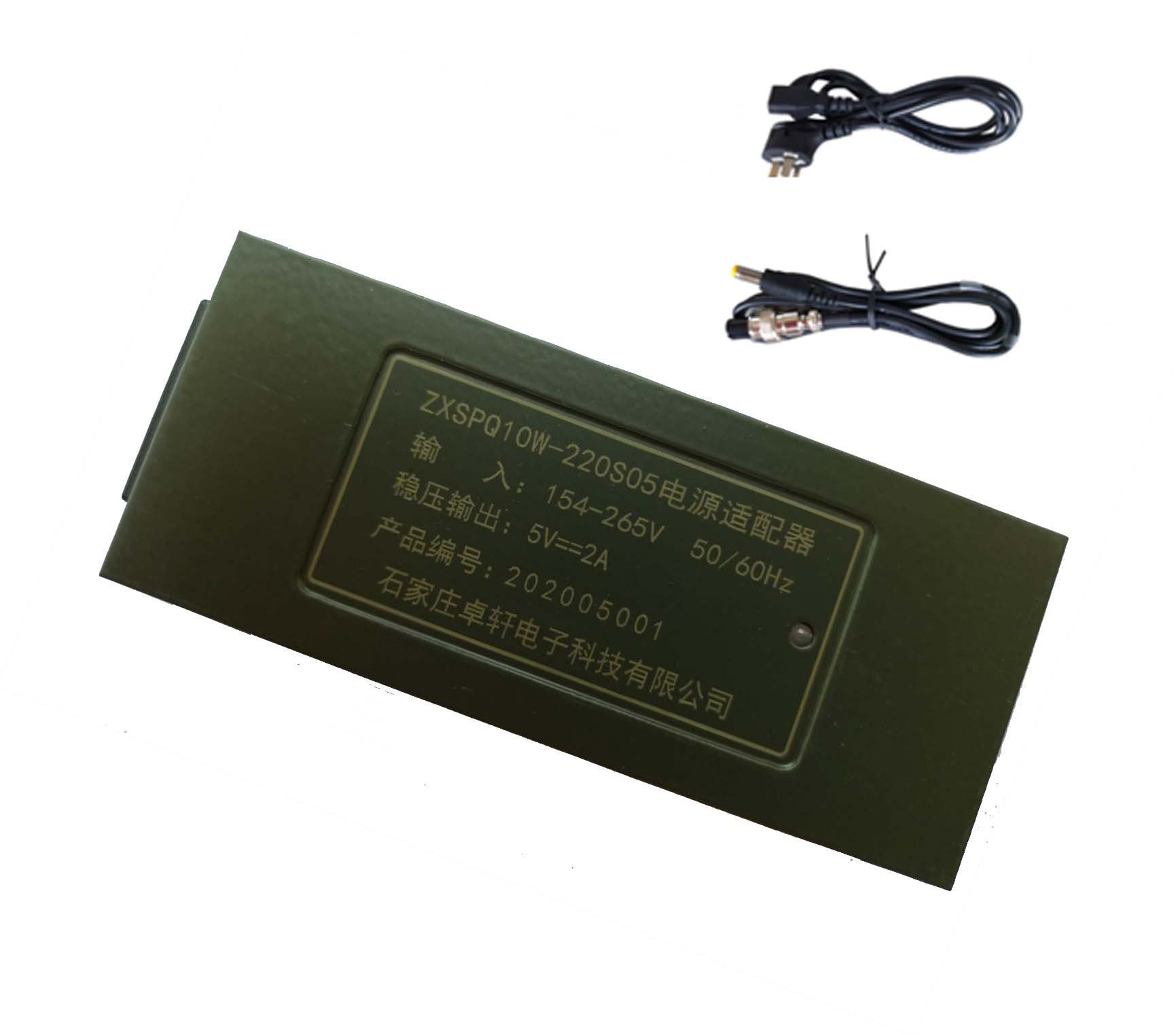

主要適用于車載電池盒、指揮機、車載用戶機等設備供電,具有輸入電壓寬,體積小、效率高等特點。
1、輸入特性 1.1輸入電壓 額定電壓:100~240Vac 調整范圍:90-264Vac 1.2輸入頻率 額定頻率:50/60Hz. 調整頻率:47-63Hz 1.3輸入電流 當輸入交流電壓為額定值的下限電壓負載滿載時,更大輸入交流電流3A. 1.4浪涌電流 當輸出為額定負載,環境溫度為25℃,輸入240Vac冷態起機時的更大浪涌電流小于60A. 1.5 AC漏電流 當輸入電壓240Vac時,更大漏電流為0.25mA. |
3、輸出特性
2.1輸出功率
電壓 Voltage |
最小負載 Min. Load |
額定負載 Rated. Load |
峰值功率 Peak |
輸出功率 Output power |
24Vdc | 0.00A | 6.25.0A | 170W | 150W |
電壓 Voltage |
最小負載 Min. Load |
額定負載 Rated. Load |
線性調整 Line Regulation |
負載調整 Load Regulation |
24Vdc | 0.00A | 6.25.0A | ±1% | ±5% |
測試條件:在額定電壓及額定負載條件下,使用示波器帶寬為20MHz連接到充電器的輸出端,同時輸出端并聯一個47uF的電解電容和一個0.1uF的瓷片電容.
+24Vdc 120mV p-p
2.4啟動延遲時間
當輸入115Vac和輸出更大負載時,更大啟動時間為3S.
2.5上升時間
當輸入115Vac和輸出更大負載時更大時間為40 mS.
2.6保持時間
當輸入115Vac 和輸出更大負載時,最小保持時間為5 mS .
2.7效率/Efficiency:
當115/230Vac輸入電壓時,1/4,1/2,3/4和滿載計算平均效率,最小80%
3、保護功能
3.1短路測試
該電源供給器在短路解除時能正常工作恢復.
3.2過流保護
過流故障排除后,電源將自動恢復正常工作。
3.3過壓保護
當輸出電壓超過額定電壓的120%~170%時,電源將保護,故障排除后能恢復正常工作.
4、環境要求
4.1 工作溫度
-40℃-70℃,滿載,正常工作.
4.2 儲藏溫度:-55℃ to 105℃
4.3工作濕度
5%(0℃)~90%(40℃),72小時,滿載,正常工作.
重量:≤0.55kg
防雨和防煙霧:本機具有防雨和防煙霧腐蝕的能力
振動沖擊:符合軍標(GJB367A2001)有關要求
安全性:交流輸入端對地(機殼)絕緣電阻大于80MΩ,并能承受試驗電壓1500V(有效值)一分鐘無飛弧,不擊穿。
可靠性:MTBF≥50000小時
運輸要求:在運輸過程中,能耐受三級公路上車輛的振動。
5、 結構參數:
5.1 外殼:
外殼尺寸:127mm×62mm×31mm
