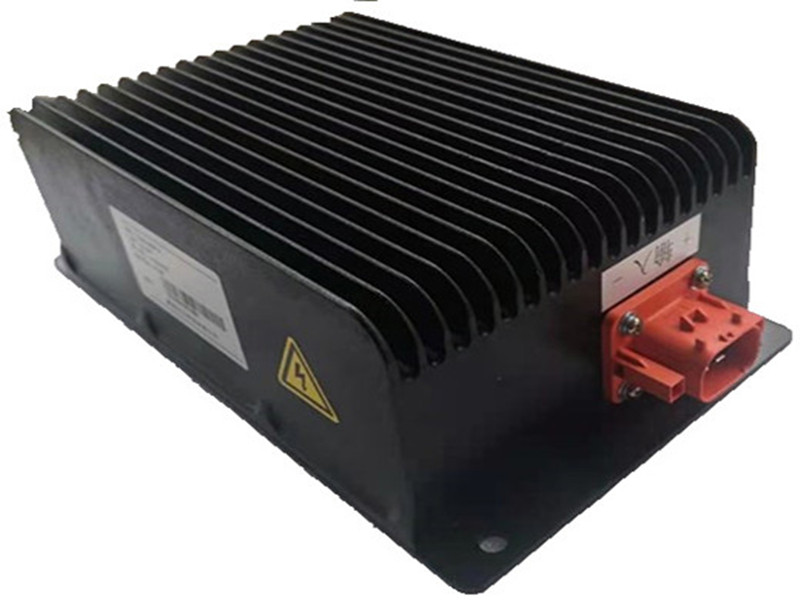

S320G-800W車載DC-DC變換器,電動汽車直流變換器,DC-DC充電機采用高頻開關電源技術,是一款實用性強、功能齊全、抗干擾能力強、輸出功率大、可靠性高的產品 。具有重量輕、體積小、防震、防鹽霧、效率高、干擾小、安全可靠等特點 主要特點:
1 、輸入與輸出完全隔離,安全可靠 ;
2、輸入浪涌抑制電路、寬頻噪聲濾波器;
2 、輸入電壓范圍寬,可以寬范圍穩定工作;
3、可以根據客戶要求制作升壓、降壓型直流電源;
4、具有過壓、欠壓、過流、過熱、輸出短路、防反接保護功能;
5、應用領域:電動汽車、直流空調、鐵路、機車、光伏、AGV、移動充電站等領 域;
輸入特性:
72VDC(45-90V)
24VDC(20-40V)
48VDC(36-60V)
110VDC(66-170V)
300VDC(220-450V)
540VDC(450-750V)
電壓精度:≤±1%
電壓調整率:≤±3%
負載調整率:≤±0.1%
過流保護:>120%
響應速度:400us
工作頻率:200KHz
絕緣電阻:200兆歐
絕緣耐壓:輸入-輸出1500VDC 輸入-外殼1500VDC 輸出-外殼500VDC
工作環境溫度:-40~85℃
儲存溫度:-45~105℃
輸入電壓 | 輸入電壓 | 輸出電壓 | 輸出電流 | 輸出紋波 | 效率(%) | 產品型號 | |
單 路 | 24 | 20-40 | 24 | 20.8 | 200 | 90% | ZXD800S-24S24 |
48 | 36-60 | 24 | 20.8 | 200 | 90% | ZXD800S-48S24 | |
110 | 66-170 | 24 | 20.8 | 200 | 91% | ZXD800S-110S24 | |
300 | 220-450 | 24 | 20.8 | 200 | 92% | ZXD800S-300S24 | |
540 | 450-750 | 48 | 10.4 | 300 | 92% | ZXD800S-540S48 | |
600 | 400-800 | 110 | 4.5 | 600 | 92% | ZXD800S-600S110 | |
備注:以上僅列出典型型號,其他型號,請確定功率.輸入電壓及輸出電壓,致電我公司0311-85290962 |

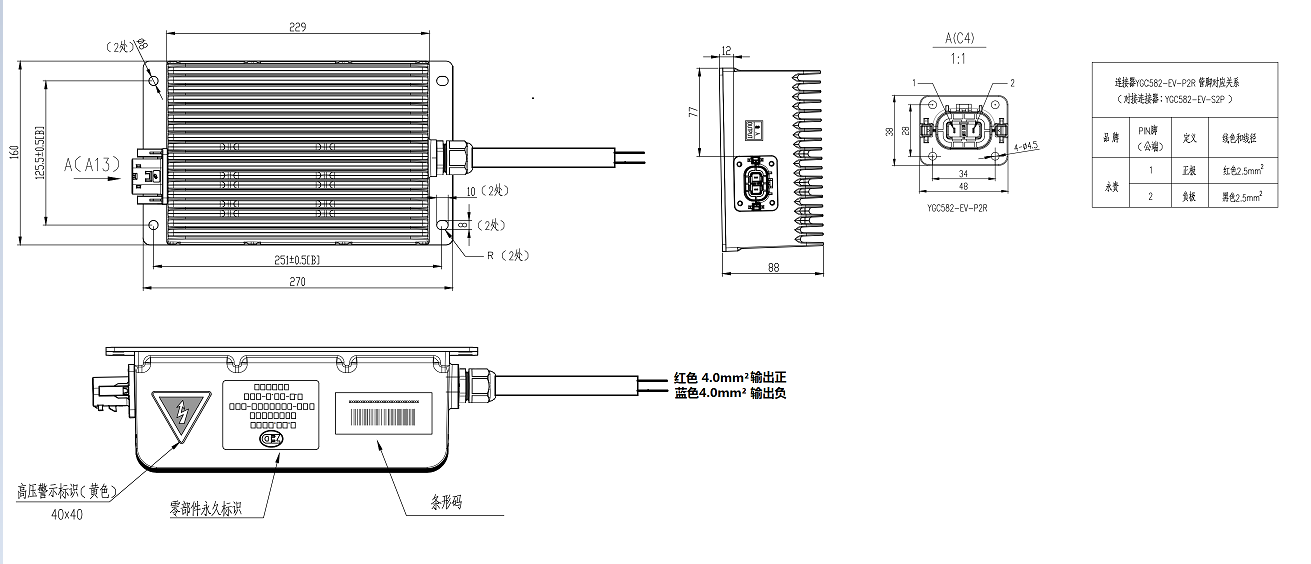

尺寸安裝圖:
